El grupo de Kelite es fabricante global de vávula de bola y de válvulas de GGC, nosotros también produce productos del OEM y proporciona los componentes trabajados a máquina (cuerpo, casquillos de extremo, bola, tronco, placa de cojinete, etc) a en ultramar.
Acoja con satisfacción su visita y mire adelante para hacer sus amigos.
Datos del producto:
Pago y Envío Términos:
|
Tamaño:: | NPS 2" ~24" | Grado de la presión:: | Clase 150~1500 |
---|---|---|---|
Material:: | A105, LF2, F304, F316, F304L, F316L, F22, F51 etc | Diseño y estándar de fabricación:: | API 608, API 6D, BS 5351, ASME B16.34 |
Cara a cara:: | ASME B16.10, API 6D, BSEN 558 | conexión de extremo:: | ASME B16.5, BSEN 1092 |
Prueba e inspección:: | ISO 5208, API 6D, BSEN 12266, API 598 | Método de la operación:: | Manual, engranaje de gusano, actuador eléctrico, actuador neumático |
Alta luz: | tipo vávula del muñón de bola,la entrada superior de la válvula de bola |

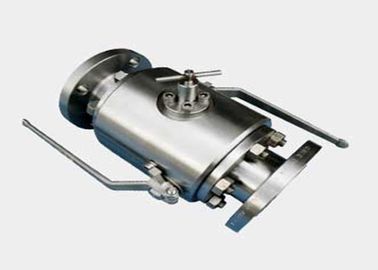

Forjando la vávula de bola gemela del muñón de las bolas DBB de 2" - 24" CL150-1500
“La filosofía doble del aislamiento del bloque y del corrimiento” requiere dos válvulas de aislamiento en línea y una válvula de purga, usada para drenar o para expresar el líquido atrapado entre los dos elementos del cierre para aislar con seguridad con seguridad el tubo rio abajo. Esta característica se puede alcanzar con una las solas válvulas c/w un puerto de corrimiento entre los obturators.
USOS PRINCIPALES
•Producción costera del aceite y del gas
•Gas y estaciones de petróleo
•Sustancia química y producto petroquímico
•El refinar
•Fabricación medidora fiscal de la resbalón
•Portador del gas del GASERO
•Contratistas de proceso del industr y del poder
VENTAJAS
•Ahorro del espacio y del peso
•Ahorro de costes (producto y instalación)
•Trayectorias minimizadas del escape
•Línea creciente integridad estructural
•Configuraciones de ESDV+MOV o de ESDV+XV
•Confiabilidad de Increasesd del sistema
CARACTERÍSTICAS
•Anti sople hacia fuera/bajo los troncos de la emisión
•Encienda el diseño seguro y antiestático
•Bola independiente y tronco
•Ajustes que alinean del uno mismo
•Uno mismo que alivia efecto doble del pistón
asientos flotantes
•Suavidad o metal asentado
El diseño está disponible en entrada lateral, (cuerpo empernado, soldado con autógena) y para terrestre, a poca distancia de la costa (lado superior) o las configuraciones submarinas.
El sistema del corrimiento/de respiradero se puede proporcionar las vávulas del globo, de la puerta o de bola según el requisito de clientes.
CLASE #600 | CLASE #900 | CLASE #1500 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tamaño (adentro) |
A | B | C | D | E | L | W (Kilogramo) |
A | B | C | D | E | L | W (Kilogramo) |
A | B | C | D | E | L | W (Kilogramo) |
2 | 49 | 49 | 165 | 102 | 98 | 528 | 47 | 49 | 49 | 216 | 104 | 103 | 584 | 82 | 49 | 49 | 216 | 106 | 104 | 584 | 95 |
3*2 | 74 | 49 | 210 | 102 | 98 | 587 | 47 | 74 | 49 | 241 | 103 | 102 | 574 | 88 | 74 | 49 | 267 | 104 | 103 | 660 | 129 |
3 | 74 | 74 | 210 | 165 | 128 | 627 | 93 | 74 | 74 | 241 | 163 | 132 | 643 | 94 | 74 | 74 | 267 | 167 | 128 | 660 | 184 |
4*3 | 100 | 74 | 373 | 165 | 128 | 703 | 117 | 100 | 74 | 292 | 166 | 127 | 719 | 152 | 100 | 74 | 311 | 166 | 128 | 787 | 207 |
4 | 100 | 100 | 273 | 210 | 160 | 679 | 170 | 100 | 100 | 292 | 211 | 169 | 734 | 232 | 100 | 100 | 311 | 179 | 170 | 787 | 356 |
6*4 | 150 | 100 | 356 | 210 | 160 | 806 | 225 | 150 | 100 | 381 | 208 | 163 | 857 | 328 | 144 | 100 | 394 | 213 | 168 | 944 | 485 |
6 | 150 | 150 | 356 | 250 | 200 | 873 | 380 | 150 | 150 | 381 | 259 | 213 | 924 | 576 | 144 | 144 | 394 | 260 | 233 | 1010 | 816 |
8*6 | 201 | 150 | 419 | 250 | 200 | 975 | 438 | 201 | 150 | 470 | 263 | 213 | 1051 | 660 | 192 | 144 | 483 | 265 | 229 | 1140 | 906 |
8 | 201 | 201 | 419 | 288 | 255 | 1020 | 728 | 201 | 201 | 470 | 297 | 264 | 1096 | 928 | 192 | 192 | 483 | 304 | 290 | 1194 | 1312 |
10*8 | 252 | 201 | 510 | 288 | 255 | 1147 | 880 | 252 | 201 | 545 | 294 | 269 | 1197 | 1035 | 239 | 192 | 585 | 297 | 287 | 1353 | 1431 |
10 | 252 | 252 | 510 | 330 | 308 | 1264 | 1137 | 252 | 252 | 545 | 342 | 333 | 1314 | 1515 | 239 | 239 | 585 | 363 | 352 | 1435 | 2250 |
12*10 | 303 | 252 | 560 | 330 | 308 | 1314 | 1379 | 303 | 252 | 610 | 348 | 328 | 1441 | 1733 | 287 | 239 | 709 | 360 | 347 | 1581 | 2288 |
12 | 303 | 303 | 575 | 378 | 348 | 1380 | 1601 | 303 | 303 | 610 | 384 | 379 | 1507 | 2114 | 287 | 287 | 709 | 417 | 425 | 1664 | 3150 |
14 | 334 | 334 | 628 | 394 | 360 | 1494 | 1516 | 334 | 334 | 640 | 398 | 368 | 1640 | 2175 | 315 | 315 | 765 | 437 | 426 | 1854 | 3990 |
16*12 | 385 | 334 | 686 | 378 | 348 | 1533 | 1887 | 385 | 334 | 705 | 400 | 382 | 1679 | 2422 | 360 | 315 | 848 | 424 | 422 | 1925 | 3640 |
16 | 385 | 385 | 700 | 430 | 410 | 1644 | 2135 | 385 | 385 | 710 | 436 | 437 | 1790 | 3225 | 360 | 360 | 848 | 475 | 493 | 2042 | 5698 |
18 | 436 | 436 | 774 | 467 | 430 | 1790 | 2933 | 436 | 436 | 800 | 484 | 497 | 2017 | 4230 | 405 | 405 | 980 | 563 | 608 | 2184 | 8673 |
20*16 | 487 | 436 | 815 | 430 | 410 | 1850 | 3128 | 487 | 436 | 790 | 439 | 442 | 1850 | 3738 | 455 | 405 | 1015 | 484 | 502 | 2161 | 6676 |
20 | 48 | 487 | 865 | 500 | 492 | 1985 | 3693 | 487 | 487 | 890 | 532 | 503 | 2109 | 6300 | 455 | 455 | 1015 | 617 | 645 | 2450 | 11798 |
24*20 | 589 | 487 | 940 | 500 | 492 | 2192 | 4547 | 589 | 487 | 1040 | 534 | 500 | 2240 | 7020 | 530 | 455 | 1293 | 624 | 643 | 2575 | 14138 |
24 | 5Hiq | 589 | 1028 | 594 | 570 | 2207 | 6630 | 589 | 589 | 1059 | 617 | 633 | 2368 | 8840 | 530 | 530 | 1293 | 698 | 724 | 2720 | 18564 |
•Todas las dimensiones exceptúan donde están otros sabios especificados en el milímetro.
•Las figuras del peso son relevantes a las válvulas ensanchadas del extremo.
•Nota: Para las dimensiones y los pesos en tamaños más grandes consulte la fábrica.
•Las dimensiones C, D, E, y pesos están conforme a aviso del changewithout.
•Las dimensiones cara a cara no enumeradas en estándares industriales están conforme a cambio sin previo aviso.
